  • SUAY12高精度压力传感器

    • 所属分类:压力类
    • 产品标签: SUAY12高精度压力传感器 0.05%压力传感器 数字压力传感器采用进口压力感测核心元件,同时变送器配置了电源反相极性保护及过载限流保护,EMC、EMI抗电磁干扰等功能。高精度压力传感器 ,产品精度可选0.1%,0.075%,0.05%可选,输出信号多样,4-20mA,0-5V,0.5-4.5V,RS485可选,特殊要求可定制。
    产品范围
     SUAY12高精度压力传感器 0.05%压力传感器 数字压力传感器适用范围:
    科研院校
    航空航天
    电力化工
    水文地质
    医疗设备
    能源及环保领域
    生产领域的标准压力检测

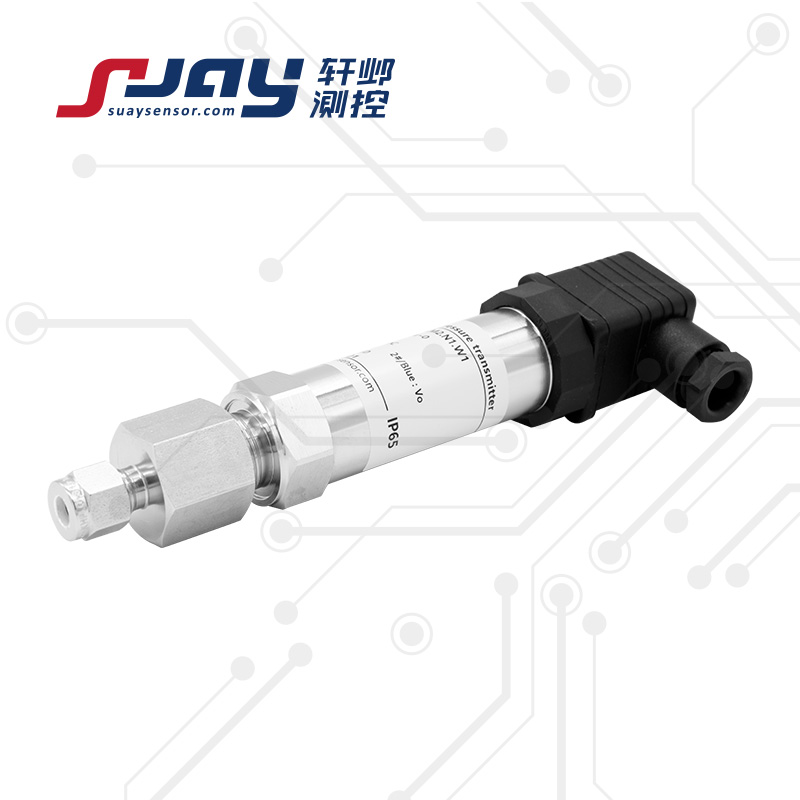

    SUAY12高精度压力传感器

    产品详情

           SUAY12高精度压力传感器 0.05%压力传感器 数字压力传感器采用进口压力感测核心元件,同时变送器配置了电源反相极性保护及过载限流保护,EMC、EMI抗电磁干扰等功能。高精度压力传感器 ,产品精度可选0.1%,0.075%,0.05%可选,输出信号多样,4-20mA,0-5V,0.5-4.5V,RS485可选,特殊要求可定制。
          可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

    产品特点:

    l  综合精度高,0.05%FS、0.075%FS、0.1%FS可选

    l  体积小、测量范围宽、受温度影响小

    l  全不锈钢一体化密封结构,极大的拓展了使用环境

    l  配备过压保护、EMC,适用于复杂工况的压力测量,极大的提高了产品的耐用性。

    l  可根据用户要求提供RS485数字信号输出(SUAY自定义协议/MODBUS RTU/IEEE754浮点数)


    产品性能指标

    测量范围 -100KPa~0-10KPa...1MPa...100MPa(表压、负压、复合压)
    测量介质 与316不锈钢兼容的气体或液体
    静态精度① ±0.05%FS      ±0.075%FS       ±0.1%FS
    信号输出/供电 4-20mA   0-5V   0-10V  1-5V     12-36VDC(典型24VDC)
    0.5-4.5V 5VDC/12-36VDC(典型24VDC)
    数字信号输出RS485 5V/5-16VDC/24VDC
    工作温度 -40~85℃
    补偿温度 -20~70℃(可根据用户要求分段补偿)
    贮存温度 -40~100℃
    长期稳定性 典型:±0.1%FS/年         不超过:±0.15%FS/年
    零点温度漂移 典型:±0.01%FS/℃       不超过:±0.015%FS/℃
    灵敏度温度漂移 典型:±0.01%FS/℃       不超过:±0.015%FS/℃
    过载能力 1.5-2倍满量程压力
    有效测量寿命 ﹥10^6压力循环(P:10-90%FS)
    抗振动性 20g ,(IEC 60068-2-6)
    抗冲击性 20g ,  11mS
    采样速率 10次/秒
    分辨率 大于10-5(通常受限采集显示设备,理论无限小)
    负载电阻 ≤(U-12)/0.02 Ω(电流输出) ;       >100KΩ(电压输出)
    绝缘电阻 200MΩ,100VDC
    压力接口 M20*1.5, G1/4 (典型)      G1/2,NPT1/4(可选)
    电气连接 接插件或直出电缆2m
    接口及壳体材料 304/316L不锈钢
    外壳防护 IP65(插头型)           IP67(电缆型)
    安全防爆 Ex iaⅡ CT6(本安)
    密封圈 氟橡胶
    传感器膜片 不锈钢316L
    产品重量 约200克

    注:①包含非线性、迟滞和重复性
    选型参数对照表

    型号 量程 精度 输出 安装螺纹 电气连接 特定参数
    SUAY12 -100KPa~0
    …10KPa
    …100MPa
    量程可选
    6:±0.05%FS
    5:±0.075%FS
    4:±0.1%FS


    A1:4-20mA
    V1:0-5V
    V2:1-5V
    V3:0-10V
    D:RS485
    V0:定制
    M1:M20*1.5
    M2:G1/4
    可选:
    M3:G1/2 M4:NPT1/4
    M0:定制
    N1:直出2米
    N2:赫斯曼插头
    N3:航空插头
    E:本案防爆
    P:平膜型
    SUAY12.4.A1.M1.N1.E

    选型提示:
                 1. 被测介质应与产品接触的材料相兼容,
                 2. 选型附加功能代号“E” 本安防爆型,须经安全栅供电。
                 3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
