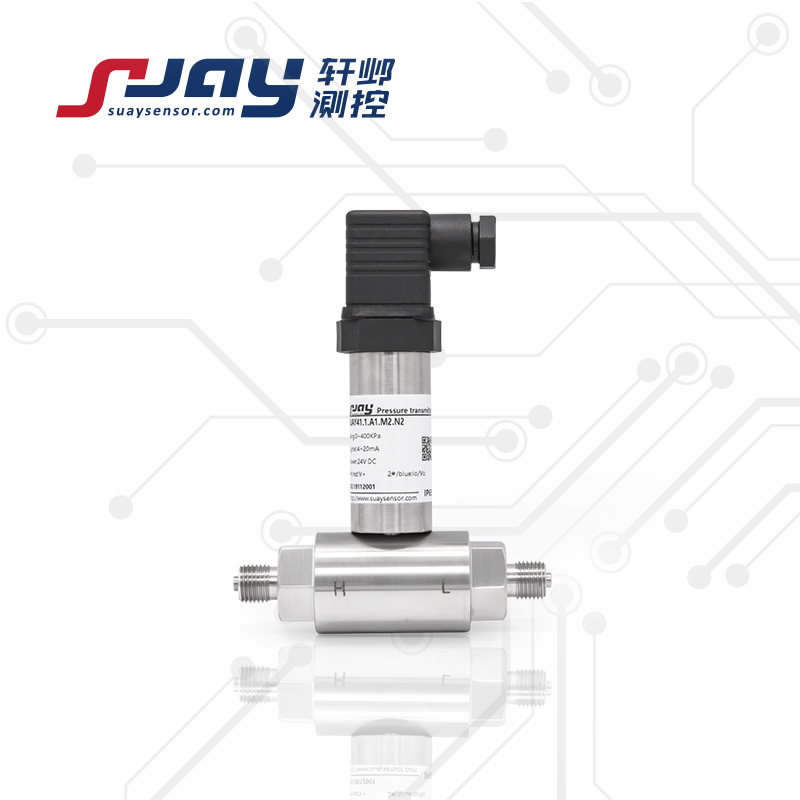

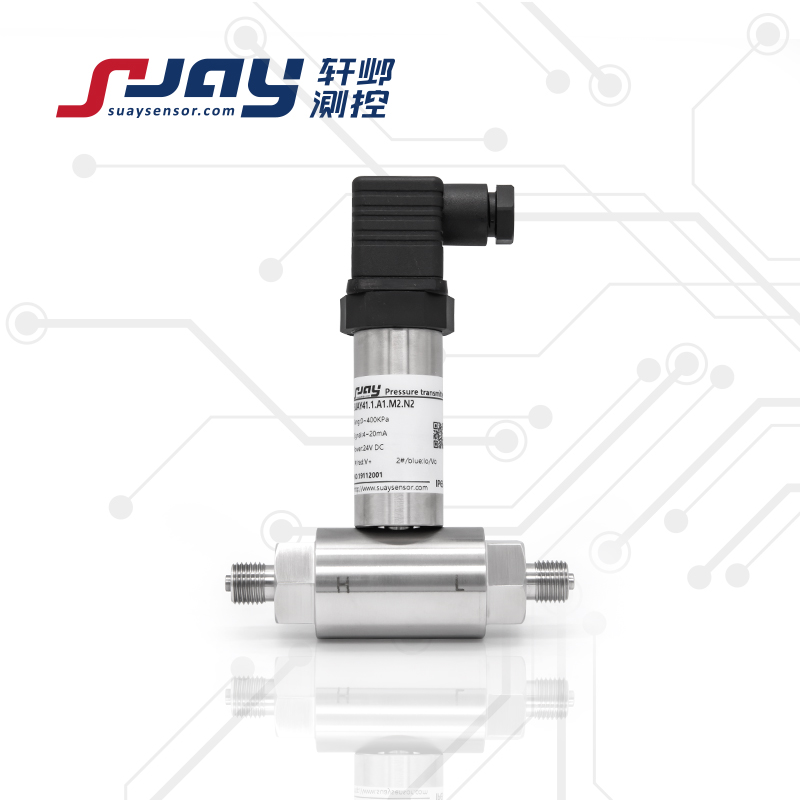

SUAY41差压变送器
SUAY41差压变送器选用高端双膜片差压传感器作为感压核心，该类传感器是基于半导体硅材料的压阻效应，通过惠斯通电桥实现压差与电信号的转换。传感器双面均为316L不锈钢膜片，兼容绝大多数测量介质。该产品有极好的单端过载能力，适用于高静压工况的差压测量，严苛的生产工艺、稳定的信号处理、独特的结构处理以及低压差、高静压的优点，适用于设备检漏、电磁阀检漏、过滤器前后差压测量、化工、流体压差测量、密封罐体液位高度测量、工业过程控制、液压气动等应用领域。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
产品特点
产品性能指标
| 测量范围 | 0~1KPa...4MPa | |
| 单边过载 | 1MPa...13Mpa | |
| 测量介质 | 与316不锈钢兼容的气体或液体 | |
| 静态精度① | ±0.075%FS ±0.1%FS ±0.15%FS ±0.25%FS ±0.5%FS | |
| 信号输出/供电 | 4-20mA 0-5V 0-10V 1-5V | 12-36VDC（典型24VDC） |
| 0.5-4.5V | 5VDC/12-36VDC（典型24VDC） | |
| 数字信号输出RS485 | 5VDC/5-16VDC/24VDC | |
| 工作温度 | -20～80℃ | |
| 补偿温度 | -10～60℃ | |
| 贮存温度 | -40～100℃ | |
| 长期稳定性 | 典型：±0.1%FS/年 不超过：±0.2%FS/年 | |
| 零点温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 灵敏度温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 有效测量寿命 | ﹥106压力循环（P:10-90%FS） | |
| 抗振动性 | 20g （IEC 60068-2-6） | |
| 抗冲击性 | 20g，11mS | |
| 响应时间 | ≥5ms | |
| 分辨率 | 大于10-5（通常受限采集显示设备，理论无限小） | |
| 负载电阻 | ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） | |
| 绝缘电阻 | 200MΩ，100VDC | |
| 压力接口 | M20*1.5 G1/4 塔型气嘴 （典型）； G1/2 （可选） | |
| 电气连接 | 接插件（赫斯曼）或直出电缆2m | |
| 接口及壳体材料 | 304/316L不锈钢 | |
| 外壳防护 | IP65（插头型） IP67（电缆型） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡胶 | |
| 传感器膜片 | 不锈钢316L | |
| 产品重量 | 约400克 | |
注：①包含非线性、迟滞和重复性
选型参数对照表
| 型号 | 量程 | 精度 | 输出 | 安装螺纹 | 电气连接 | 特定参数 |
| SUAY41 |
0~1KPa ...40MPa 量程可选 |
4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M20*1.5 M2:G1/4 可选： M8:塔型气嘴 M3:G1/2 M0:定制 |
N1:直出2米 N2:赫斯曼插头 |
S:抗干扰 L:显示 E:本案防爆 |
| SUAY41.2.A1.M8.N1.E | ||||||
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号"E” 本安防爆型，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
