  • SUAY70高温压力变送器

    • 所属分类:压力类
    • 产品标签:SUAY70 高温压力变送器采用耐高温的硅钛蓝宝石技术的感压膜片作为核心,可直接测量程200℃介质的压力,特殊结构设计可测到450℃,匹配特殊的温度补偿和片上线性修正技术,使其在宽泛的温区内有着极好的综合性能。测量范围-0.1~160Mpa,可根据用户要求选择量程。
    产品范围
    • 高温蒸汽测量                                     航空航天
    • 井下页岩气测压                                  电厂电站
    • 天然气管道测压                                  热力供暖
    • 石油石化运输                                      能源环保

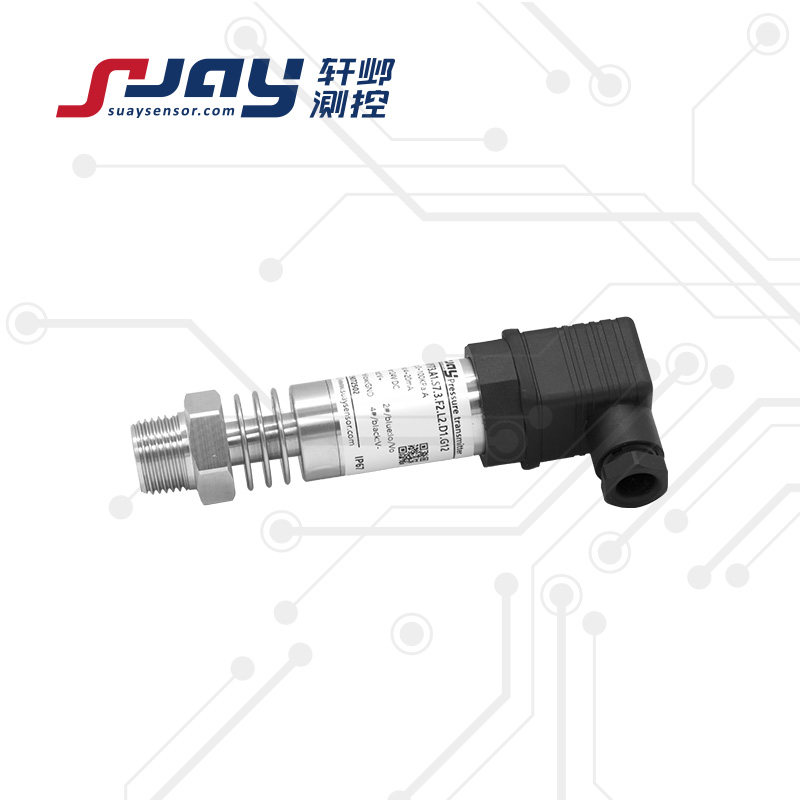

    SUAY70高温压力变送器

    产品详情
    SUAY70 高温压力变送器采用耐高温的硅-钛蓝宝石技术的感压膜片作为核心,匹配特殊的温度补偿和片上线性修正技术,使其在宽泛的温区内有着良好 的综合性能。蓝宝石材料对温度变化极不敏感,在-40至380℃的高温下,也有着极佳的弹性力敏特性,不会产生疲劳、滞后、PN节漂移等现象,并且抗辐射性能优异。耐磨损、抗疲劳的钛合金感压膜片,使该系列产品不仅可以承受高温,更兼具良好的耐用性、抗冲击性。利用合理的结构设计,可将温度扩展至450℃。该系列压力传感器使用温区宽,压力量程覆盖范围广,综合精度高且稳定性好,测量介质兼容性好,广泛应用航空航天、航海及造船、石油化工、电厂电站、油田压力、食品、医药、环保、科研院所等针对高温流体的精准测量,很好的解决了高温压力的测量问题。

    可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。



    产品特点:

    • 工作温度范围宽:-40-450℃
    • 量程范围宽:-100KPa~0···100KPa···160MPa
    • 无充油钛合金膜片,耐磨损、抗疲劳,防腐蚀,可用于复杂工况
    • 综合精度高,可进行分段式补偿
    • 结构可定制,以适应不同工况,延伸产品适用范围

    产品性能指标:

    测量范围 -100KPa~0···10KPa···1MPa···160MPa
    测量介质 与316不锈钢兼容的气体或液体
    静态精度① ±0.15%FS     ±0.25%FS        ±0.5%FS        ±1%FS
    信号输出/供电 4-20mA  0-5V  0-10V  1-5V  HART 12-36VDC(典型24VDC)
    0.5-4.5V 5VDC/12-36VDC(典型24VDC)
    数字信号输出RS485 5VDC/5-16VDC/24VDC
    工作温度
    补偿温度
    -40~125℃ -40~150℃ -40~200℃ -40~250℃ -40~450℃
    -20~80℃ -20~130℃ 0~150℃ 0~200℃ 0~200℃
    贮存温度 -40~100℃
    长期稳定性 典型:±0.1%FS/年         不超过:±0.2%FS/年
    零点温度漂移 典型:±0.02%FS/℃       不超过:±0.05%FS/℃
    灵敏度温度漂移 典型:±0.02%FS/℃       不超过:±0.05%FS/℃
    过载能力 60MPa以内2倍满量程压力,其它为满量程的1.5倍
    有效测量寿命 ﹥106压力循环(P:10-90%FS)
    抗振动性 20g,(IEC 60068-2-6)
    抗冲击性 20g,11mS
    响应时间 ≤1ms
    分辨率 大于10-5(通常受限采集显示设备,理论无限小)
    负载电阻 ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
    绝缘电阻 200MΩ,100VDC
    压力接口 M20*1.5 (典型);         G1/2,G1/4 (可转接)
    电气连接 接插件或直出电缆2m
    接口及壳体材料 304/316L不锈钢
    外壳防护 IP65(插头型)           IP67(电缆型)
    安全防爆 Ex iaⅡ CT6(本安)
    传感器膜片 钛合金膜片(干式膜片)
    产品重量 约400克

    注:①包含非线性、迟滞和重复性

    选型参数对照表

    型号 量程 精度 输出 安装螺纹 电气连接 特定参数
    SUAY70 -100KPa~0
    …10KPa
    …160MPa
    量程可选
    4:±0.1%FS
    3:±0.15%FS
    2:±0.25%FS
    1:±0.5%FS
    0:±1%FS
    A1:4-20mA
    V1:0-5V
    V2:1-5V
    V3:0-10V
    V4:0.5-4.5V
    D:RS485
    V0:定制
    M1:M20*1.5
    可选:
    M2:G1/4
    M3:G1/2
    M0:定制

    N1:直出2米
    N2:赫斯曼插头
    N3:航空插头
    S:抗干扰
    F:分体式
    L:显示表头
    E:本案防爆
    T1:125℃
    T2:150℃
    T3:200℃
    T4:250℃
    T5: 水冷结构
    SUAY70.1.A1.M1.N1.T2
    选型提示:

    选型提示:
                 1. 被测介质应与产品接触的材料相兼容,
                 2. 选型附加功能代号“E” 本安防爆型,须经安全栅供电。
                 3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
