DN20压力变送器

  • 所属分类:压力类
  • 产品标签:DN20压力变送器  DN20压力传感器,SUAY61 工业压力变送器为完全替代升级传统工业压力表而设计,选用高性能压力传感器配合模块化信号处理电路,经过严格的调试及装配、老化过程,保证了该系列产品的质量、精度和稳定性、耐用性。产品量程覆盖范围宽,输出信号形式多样,具有反极性保护和瞬间过压保护装置,可配以数字或指针显示仪表,安装、校验、维修方便,IP67的防护等级,现场可调试等特点,既保留了耐用性,又解决了传统压力表的视差、温漂、精度不高等问题,更提供了信号输出,为设备、系统的闭环控制带来了方便。适用于工业过程控制、冶金、电力、化工及供水系统等领域。
产品范围
适用范围
工业自动化测量与控制                                   设备配套检测
环保及水处理系统                                          城市供水系统
泵业和压缩机行业                                          机械制造业
其他液压和气动领域测量                               电力冶金

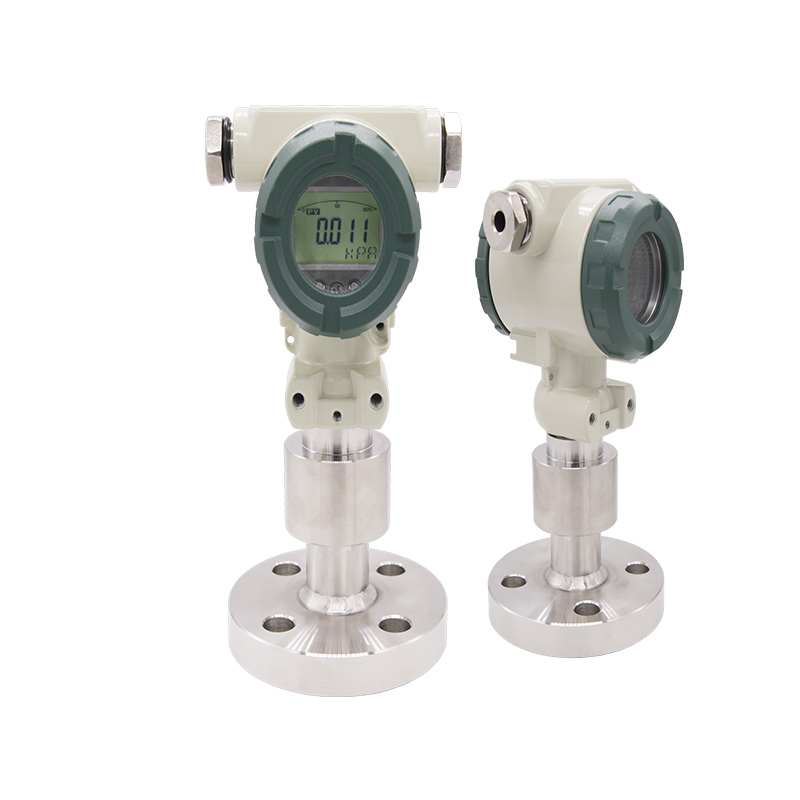

DN20压力变送器

产品详情
   SUAY61 工业压力变送器为完全替代升级传统工业压力表而设计,选用高性能压力传感器配合模块化信号处理电路,经过严格的调试及装配、老化过程,保证了该系列产品的质量、精度和稳定性、耐用性。产品量程覆盖范围宽,输出信号形式多样,具有反极性保护和瞬间过压保护装置,可配以数字或指针显示仪表,安装、校验、维修方便,IP67的防护等级,现场可调试等特点,既保留了耐用性,又解决了传统压力表的视差、温漂、精度不高等问题,更提供了信号输出,为设备、系统的闭环控制带来了方便。适用于工业过程控制、冶金、电力、化工及供水系统等领域。
可根据用户的具体要求特殊设计、定制,满足各种实际应用需求。

产品特点

  • 螺纹安装,直接替换传统压力表
  • 4-20mA远传,可选HART
  • 智能补偿,现场显示,零点、斜率可现场调节
  • 不锈钢加铝制的外壳,达到IP67的防护等级,可提供防爆型产品
  • 测量范围宽、精度高,加装反极性保护和瞬间过压保护装置,可选抗干扰处理
产品性能指标
测量范围 -100KPa-0-10KPa...1MPa...100MPa
测量介质 与316不锈钢兼容的气体或液体
静态精度① ±0.15%FS       ±0.25%FS        ±0.5%FS
信号输出/供电 4-20mA  4-20mA/HART
0-5V   0-10V  1-5V
12-36VDC(典型24VDC)
0.5-4.5V 5VDC/12-36VDC(典型24VDC)
数字信号输出RS485 5VDC/5-16VDC/24VDC
工作温度 -40~120℃
补偿温度 -10~70℃
贮存温度 -40~100℃
长期稳定性 典型:±0.1%FS/年         不超过:±0.2%FS/年
零点温度漂移 典型:±0.02%FS/℃       不超过:±0.05%FS/℃
灵敏度温度漂移 典型:±0.02%FS/℃       不超过:±0.05%FS/℃
过载能力 1.5-2倍满量程压力
有效测量寿命 ﹥106压力循环(P:10-90%FS)
抗振动性 20g ,(IEC 60068-2-6)
抗冲击性 20g,11mS
响应时间 ≥5ms
分辨率 大于10-5(通常受限采集显示设备,理论无限小)
负载电阻 ≤(U-12)/0.02 Ω(电流输出)        >100KΩ(电压输出)
绝缘电阻 200MΩ,100VDC
压力接口 M20*1.5  , G1/4 (典型) ;   G1/2,DN20(可选)
电气连接 接线端子或直出电缆2m
接口及壳体材料 304/316L不锈钢
外壳防护 IP65
安全防爆 Ex iaⅡ CT6(本安)
密封圈 氟橡胶
传感器膜片 不锈钢316L
产品重量 约600克
注:①包含非线性、迟滞和重复性
选型参数对照表

型号 量程 精度 输出 安装螺纹 电气连接 特定参数
SUAY61 -100KPa~0
…10KPa
…100MPa
量程可选
3:±0.15%FS
2:±0.25%FS
1:±0.5%FS
A1:4-20mA
A2:4-20mA/HART
V1:0-5V
V2:1-5V
V3:0-10V
V4:0.5-4.5V
D:RS485
V0:定制
M1:M20*1.5
M2:G1/4
可选:
M3:G1/2
M4:DN20
M0:定制

N6:接线端子 S:抗干扰
L:显示
P:平膜型
E:本案防爆
SUAY61.2.A1.M1.N1.E
选型提示:
            1. 被测介质应与产品接触的材料相兼容,
            2. 选型附加功能代号“E” 本安防爆型,须经安全栅供电。
            3. 其它特殊要求,敬请与本公司商洽,并在订单中注明。
